磁翻板液位计_磁翻板液位开关_磁翻板液位计图片
来源： 烨立工控作者： 小杨点击数： 次时间：2025-02-14

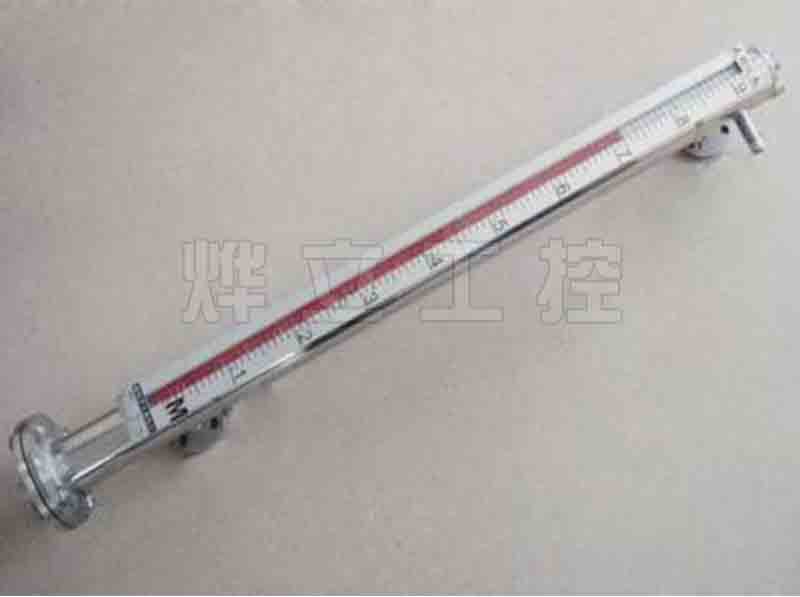

UHZ-519磁翻板液位计（磁翻柱液位计、磁翻板液位开关）是耐腐型适用于腐蚀性介质且工作温度又较高的液位测量，采用了先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，使液位计测量无盲区，结构可靠，使用寿命长。现场指示还配备了远传变送器、报警（控制开关），检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
烨立UHZ型磁翻板液位计参数表：
|
测量范围[L]：
(上下法兰中心距)
|
用户提出
|
|
连接法兰规格：
|
DN20 PN1.0RF 或用户提出
|
|
接液材质：
321或304不锈钢
316L不锈钢
PVC塑料
不锈钢衬四氟
|
321或304不锈钢
或用户指定
|
|
介质密度[g/cm3]：
(由用户提出)
|
≥0.53
|
|
工作温度[℃]：
|
≤80℃,≤150℃,≤350℃
|
|
工作压力[MPa]：
|
0~4.0MPa
|
|
输出信号：
|
上下限或多点 (分为点通型或双向保持型)
|
|
适用电压/电流：
|
≤250VA(D)C/500mA
|
磁翻板液位计使用与维护
（1）磁翻板液位计的使用
1、配套仪表及附件详细内容具体见相应仪表附件说明书。
2、为防止运输或搬运过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其吸顺，仪表即可正常工作。
3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色。
4、液位计可根据用户要求配加热夹套或电伴热装置，如用户订货时没有选择该选项，而在安装后自行采用伴热管路时，必须选用非导磁材料，且自配伴热装置产生的温度不能超过液位计的额定温度。
5、液位计投入运行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。
6、对带蒸汽夹套的产品，外部蒸汽接口位于液位计上下引液管旁，上部为蒸汽进口，下部为冷凝水出口，使用时蒸汽必须上进下出。
7、高温高压液位计特别说明
1）对高温高压液位计，如果被测容器在常温、常压时启用液位计，应注意让液位计与容器同时进液，同时加热，同时升压。
2）如被测容器在高温高压时启用液位计，应按如下步骤：
（1）非常缓慢地开启与液位计连接的上阀门，阀门的开启量越小越好，让高温、高压的汽相很慢地进入液位计，使液位计逐步升温、升压，这一过程控制在30分钟左右。用手触摸液位计底部的法兰，烫手了说明汽相已经进入液位计：（注意烫伤！）
（2）缓慢开启下面的阀门，让液体慢慢地进入液位计：
（3）观察液位计中液位的变化，此时可看到液位在慢慢地上升：
（4）当液位不再上升时，将下、上阀门缓慢全开。
特别提醒：液位计若受到高温、高压的突然冲击，可能会因产生巨大的热应力而发生破坏。
3）停车
（1）当被测容器停车或液位计保养维修时，被测容器应缓慢降温、降压;
（2）关闭与液位计连接的所有阀门;
（3）当液位计冷却到100"C以下时才可开启液位计底部的排污阀，排尽后应马上关闭，以免杂物被磁性浮子吸入。
注意：液位计在150C以上时，禁止卸压。
（2）磁翻板液位计的维护
1、液位计简体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
2、根据介质情况，可定期清洗主导管，清除管内沉积物杂质。
3、对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装!
4、对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
