被测介质 |
无杂质、低粘度、无强烈腐蚀性液体 |
|||
执行标准 |
涡轮流量传感器(JB/T9246-1999) |
|||
检定规程 |
涡轮流量计(JJG1037-2008) |
|||
仪表口径及连接方式 |
法兰连接型 |
DN15-DN200 |
||
螺纹连接型 |
DN4-DN50 |
|||
夹装连接型 |
DN4-DN200 |
|||
卡装连接型 |
DN4-DN80 |
|||
法兰标准 |
常规标准 |
GB/T 9113-2000 |
||
其他标准 |
国际管法兰 |
如:德标DIN、美标ANSI、日标JIS |
||
国内管法兰 |
如:化工部标准、机械部标准 |
|||
螺纹规格 |
常规规格 |
英制管螺纹(外螺纹) |
||
其他规格 |
内螺纹、球面螺纹、NPT螺纹等 |
|||
检定条件 |
检定装置 |
标准表法液体流量检定装置、静态质量法液体流量检定装置 |
||
环境条件 |
环境温度 |
|||
相对湿度 |
||||
使用条件 |
介质温度 |
T1:-20℃~+80℃ (一般型,标配) |
||
T2:-20℃~+120℃ (高温型,订制) |
||||
T3:-20℃~+150℃ (高温型,订制) |
||||
环境温度 |
-20℃~+60℃ |
|||
相对湿度 |
5%~90% |
|||
大气压力 |
86Kpa~106Kpa |
|||
检定条件 |
检定装置 |
标准表法液体流量检定装置、静态质量法液体流量检定装置 |
仪表口径(mm) |
常规流量范围(m3/h) |
扩展流量范围(m3/h) |
始动流量(m3/h) |
最大压损(kPa) |
4 |
0.04~0.25 |
0.04~0.4 |
0.02 |
120 |
6 |
0.1~0.6 |
0.06~0.6 |
0.05 |
80 |
10 |
0.2~1.2 |
0.15~1.5 |
0.07 |
50 |
15 |
0.6~3.6 |
0.5~5 |
0.35 |
35 |
20 |
0.8~8 |
0.45~9 |
0.3 |
35 |
25 |
1~10 |
0.5~10 |
0.4 |
35 |
32 |
1.5~15 |
0.8~15 |
0.6 |
35 |
40 |
2~20 |
1~20 |
0.6 |
35 |
50 |
4~40 |
2~40 |
1 |
35 |
65 |
7~70 |
5~70 |
4 |
25 |
80 |
10~100 |
7~100 |
5 |
25 |
100 |
20~200 |
10~200 |
8 |
25 |
125 |
25~250 |
13~250 |
10 |
25 |
150 |
30~300 |
15~300 |
12 |
25 |
200 |
80~800 |
40~800 |
20 |
25 |

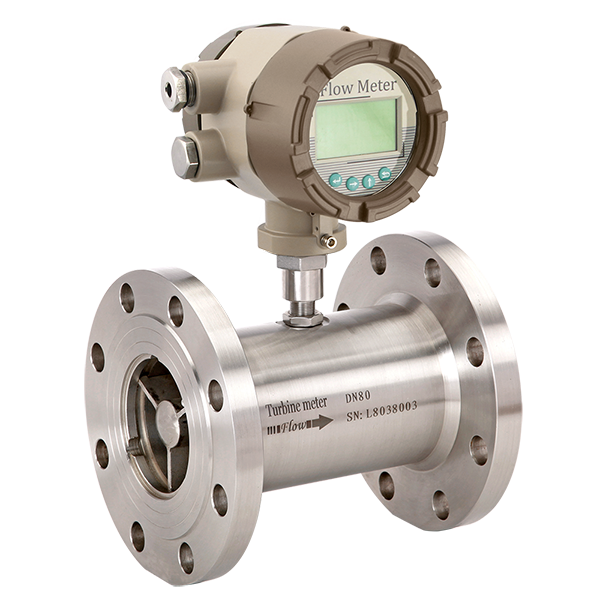

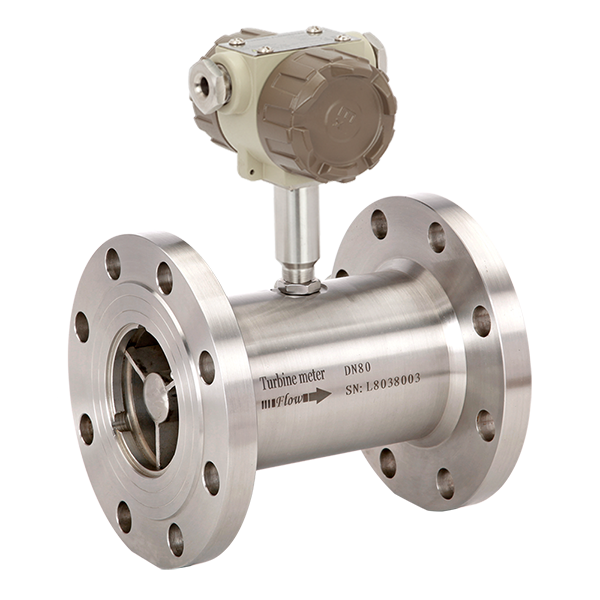

产品图片 |
![]() |
![]() |
![]() |
|
仪表型号 |
LWGY-N2 |
LWGY-A |
LWGY-E |
|
信号输出 |
脉冲 |
4-20mA |
4-20mA/脉冲 |
|
供电电源 |
DC24V |
DC24V |
3.6V锂电池 |
DC24V |
精度等级 |
1.0~0.5级 |
1.0~0.5级 |
1.0~0.5级 |
|
测量范围 |
标准量程 |
标准量程 |
标准量程或扩展量程 |
|
显示器 |
无 |
无 |
有 |
|
通讯接口 |
无 |
无 |
可选RS485 |
|
通讯协议 |
无 |
无 |
Moubus HART |
|
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
|
防爆等级 |
ExdIICT6 Gb |
ExdIICT6 Gb |
ExdIICT6 Gb |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
整机功耗 |
< 1W |
< 0.5W |
< 2W |
<700uA |
仪表通经 |
DN4~DN200 |
DN4~DN200 |
DN4~DN200 |
|
介质温度 |
-20℃~80℃ |
-20℃~120℃ |
-20℃~150℃(需订制) |
|
环境温度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
