液位计超声波_超声波液位仪_超声波物位计
来源: 烨立工控
作者: 小杨
点击数: 次
时间:2025-02-14
杭州烨立科技有限公司是专业生产
超声波液位仪
厂家,同时烨立工控是超声波物位计知名品牌。
液位计超声波
价格优惠质量可靠,超声波液位计报价请联系客服,量大从优!本仪表包含多项专利技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。
烨立工控
超声波液位仪
表具有如下特点:
1、电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表。
2、专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
3、我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到0.3%,能够抗各种干扰波。
4、本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低。仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定。
5、仪表的所有输入、输出线均具有防雷、防短路的保护功能。
2
、技术指标
测量范围: 5m、10m、15m 、25m(根据实测量程选定)
盲 区: 0.25m~0.6m
测距精度: 0.3%(标准条件)
测距分辨率: 1mm
压 力: 4个大气压以下
仪表显示: 自带LCD显示液位或空间距离
模拟输出: 4~20mA
数字输出: RS485、Modbus协议或定制协议
继电器输出: 两路独立输出
供电电压: DC24V/AC220V,防雷装置内置
环境温度: -20℃ ~ +60℃
高温定制(最高耐温90℃)
防护等级: IP65
IP68
3、超声波液位计仪表接线图

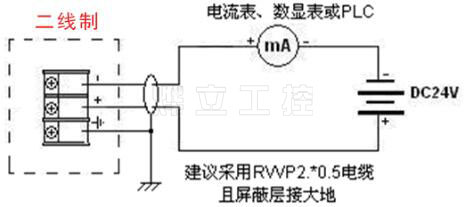

3.1 二线制超声波液位计接线如下图所示:
注:
不要与变频器使用同一个DC24V电源,且电源负端接地良好。如有隔离器最佳。
3.2 四线制超声波液位计接线如图所示:
注:
打开后盖即可看见仪表的接线板如下图所示:
1
电源+
AC220V或DC24V
8
信号-
4-20ma或RS485
2
电源-
7
信号+
3
公共端
下限继电器AL
6
公共端
上限继电器AH
4
常开端
5
常开端
3.3四线制超声波液位计使用案例:
(1)8米液位,要求低于2米时闭合继电器开泵注水,高于7米断开继电器停泵。可以使用下限报警继电器实现,设置回差dL = 7 - 2 = 5 米,设置L = 2米。这样当液位小于2米的时候,继电器闭合,开泵注水。当液位大于7米的时候,继电器断开,停泵。
(2)5米液位,高于4米闭合继电器开泵排水,低于1米时断开继电器停泵。可以使用上限继电器实现。设置回差dH= 4 - 1 = 3米,AH = 4米。这样就可实现当液位大于4米时继电器闭合开泵排水,小于1米时停泵。
注:
以上两个例子都是在只使用一台泵的情况下,利用回差控制两个液位点的例子。对于使用多台泵的场合,可以简单的设置控制值即可。
4、仪表安装
4.1 仪表外形尺寸(探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知)
4.2 三种仪表安装方式:
开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径(60mm)的圆孔,将仪表放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
4.3
超声波液位仪
现场安装参考:
