超声波物位计_超声波液位计的构成和原理特点有哪些_捆绑式超声波液位
来源： 烨立工控作者： 小杨点击数： 次时间：2025-02-14
超声波物位计是超声波液位计和超声波料位计的统称。当用于测量液体液位时，通常称为超声波液位计。当用于测量固体料位时，通常称为超声波料位计。物位一词统指各种设备和敞开或密闭的容器中液体或固体物料的表面位置。我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。
Q：超声波液位计的构成和原理特点有哪些？
（1）超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2

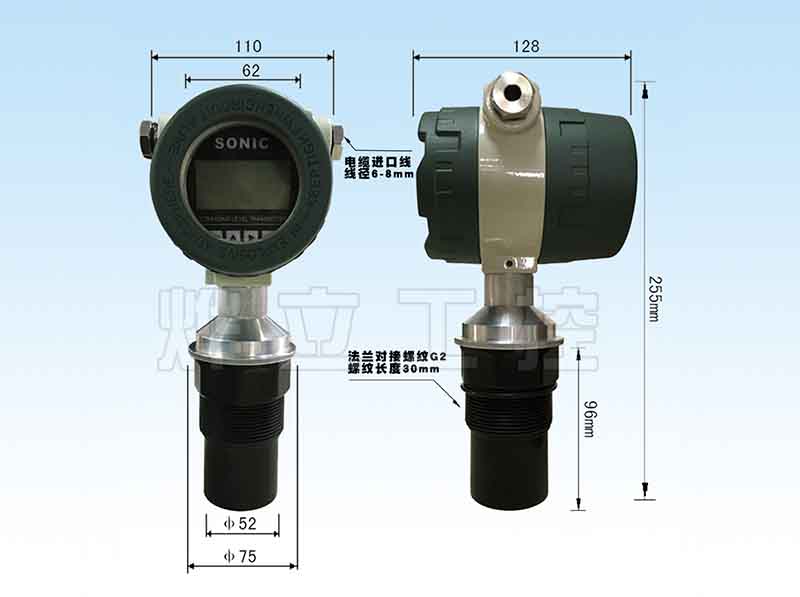

（2）超声波液位计主要4有部分构成：探头、外壳、电路板、液晶屏。
（3）超声波液位计的特点是1、结构简单、读数便捷、安装维护方便；2、安全清洁、寿命长、精度高、稳定可靠；3、非接触测量，受液体的粘度、密度等的影响较小。
分体捆绑式超声波液位计技术参数
|
产品型号 |
YEH7000X-T分体超声波液位计 |
|
最大量程 |
5m，7m，10m，12m，15m，20m，30m，50m |
清洁环境，平静目标面 |
|
检测盲区 |
≤300mm～1500mm |
因量程及传感器不同，也可定制小盲区 |
|
检测精度 |
0.5%F·S（默认） |
at25℃，盲区倍程外，可定制更高精度 |
|
0.25%F·S（选购） |
|
输出信号 |
4～20mA |
默认4～20mA三线制信号输出，
可定制所列信号输出方式；
或定制二种及以上信号输出 |
|
0～10V，1～10V |
|
0～5V，1～5V |
|
RS485 |
|
NPN开关信号：1个，2个，3个，4个 |
|
继电器：1个，2个，3个，4个 |
|
显 示 |
LCD多信息大屏幕液晶显示 |
|
|
键 盘 |
三位轻触按键 |
|
|
工作温度 |
-10～+60℃（默认） |
可定制：最低-40，最高80℃ |
|
-20～+70℃（选购） |
|
工作电源 |
AC220V/50Hz（默认） |
|
|
DC24V/300mA（选购） |
|
接线方式 |
传感器引线10m，仪表标准接线端子 |
|
|
防护等级 |
传感器IP65 |
可定制：IP66，IP67，IP68 |
