污水处理池上的水池液位传感器一般都是选择的水池超声波液位计，原因是水池超声波液位计是使用的超声波反射原理，根据水池超声波液位计发出的声波与液面的接触，根据其反射回来的的时间长度，来测量出水池的液位高度在多少。水池使用超声波液位计具有重量轻、不结垢、不污染介质。
测量污水处理池水池液位，罐体上的液位，河道上的液位等的液位传感器根据其原理的不同大致分为两大类，接触式液位传感器与非接触式液位传感器。
（1）超声波液位计非接触式液位传感器：超声波液位计使用的是声波原理，不接触实际的水池液面，安装条件一般比较宽松。
（2）投入式液位计接触式液位传感器：一般常见的就是投入式液位计在污水处理池上不适用，原因就在于其本身的设计，前端的引压小孔极易被污水处理池上的颗粒介质所堵塞，甚至破坏膜片，导致整个投入式液位计报废。
注：超声波物位计是超声波液位计（测量液体介质）和超声波料位计（测量固体介质）的总称。
水池超声波液位计技术参数
供电电源: 24V DC / 220V AC 可选信号: 4-20mA、RS232、RS485
产品精度: ±0.5%FS. 可选±0.2％FS. 环境温度: -30～78℃
可选量程: 0-1～25m 接 线: 两线制、三线制、四线制
安装螺纹: M66×2 开孔尺寸: φ68～φ70mm
外形尺寸: 200×86×135 mm 外壳材料: 工程防腐塑料 / PTFE / 铸铝合金

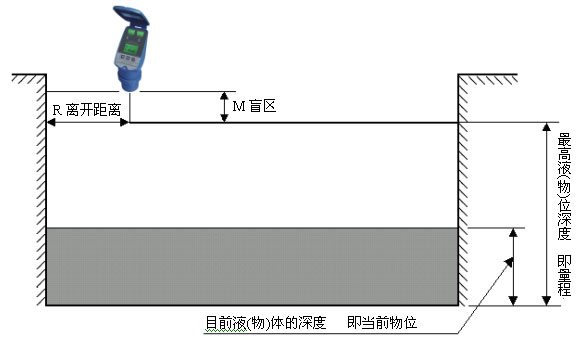

超声波液位计盲区和安装参考
|
量程 |
M 盲区的参考值 |
量程 |
R 离开边缘的参考值 |
|
1.00米 |
≥45厘米 |
1.00米 |
≥35厘米 |
|
3.00米 |
≥50厘米 |
3.00米 |
≥35厘米 |
|
5.00米 |
≥55厘米 |
5.00米 |
≥55厘米 |
|
8.00米 |
≥60厘米 |
8.00米 |
≥85厘米 |
|
12.00米 |
≥100厘米 |
12.00米 |
≥130厘米 |
|
20.00米 |
≥150厘米 |
20.00米 |
≥220厘米 |
水池超声波液位计选型图谱
|
YEH-HK |
水池超声波液位计（内置温度自动补偿） |
|
YEH-HK-F |
特殊外壳（借鉴德国EH产品外壳） |
|
|
代码 |
现场液位显示 |
|
C |
超声波液位计LCD 液晶显示 （量程5米及以上） |
|
E |
超声波液位计LCD 数码显示 （量程3米及以上） |
|
|
代码 |
测量量程 （液位变化的深度） |
|
1 |
1 米 |
|
3 |
3 米 |
|
5 |
5 米 |
|
8 |
8 米 |
|
12 |
12 米 |
|
15 |
15 米 |
|
20 |
20 米 （特殊订货可达30米） |
|
|
代码 |
供电电源 |
|
A |
24V DC |
|
B |
220VAC |
|
|
代码 |
安装连接 |
|
6 |
标准 M66*2 螺纹连接 （标配安装螺母） |
|
5 |
法兰连接 DN50 |
|
8 |
法兰连接 DN80 |
|
9 |
法兰连接 DN100 |
|
0 |
法兰连接 特殊要求定做，文字注明规格 |
|
|
代码 |
仪表结构 |
|
Y |
一体化 （仅限 24V DC 供电） |
|
F |
分体式 （默认220V AC 供电 可选 24VDC 电） |
|
|
代码 |
探头材质 （与介质不接触） |
|
8 |
标准 |
|
9 |
PTFE （耐强酸、强碱、盐腐蚀） |
|
|
代码 |
输出信号 |
|
B |
标准 4~20mA |
|
E |
4~20mA+继电器 （高、低点） |
|
R |
RS 485 通讯 |
|
S |
4~20mA+Hart 协议通讯 |
|
|
代码 |
产品等级 |
|
1 |
标准普通型 |
|
5 |
防爆本安型 |
|
YEH-HK |
C |
5 |
A |
6 |
Y |
8 |
B |
1 |
选型举例 |
