雷达液位计怎么接线和调试?
来源: 烨立工控
作者: 小杨
点击数: 次
时间:2025-02-14
Q:

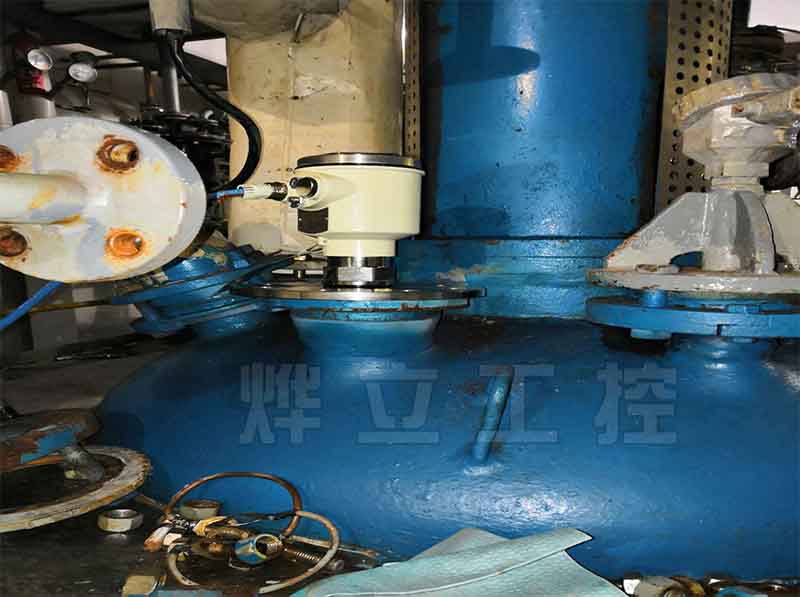

烨立YLSP60雷达液位计
怎么接线?
(1)供电电压
1、(4-20)mA / HART(两线制):电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮空输出。仪表及接地端子应保证良好接地,通常接地可连接到罐的接地点上,若是塑料罐则应接到邻近的大地上。
(2)连接电缆的安装
1、一般介绍:供电电缆了使用两芯电缆,电缆外径应为(5 ~9)mm,以确保电缆入口的密封。如果存在电磁干扰,建议使用屏蔽电缆。
2、(4-20)mA / HART(两线制):供电电缆可使用普通两芯电缆。
3、电缆的屏蔽和接线:屏蔽电缆两端均应接地。在传感器内部,屏蔽必须直接连接内部接地端子,外壳上的外部接地端子必须接大地。如果有接地电流,屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电 容(比如lnF / 1500V)接地,以起到隔直和旁路高频干扰信号的作用。
(3)
接线方式
1、两线制:24VDC供电,4-20mA输出
(4)防爆连接
1、本产品的防爆形式为本质安全型和本安+隔爆复合型。防爆标志:ExiaⅡCT6/Exd iaⅡC T6。脉冲型雷达物位计采用铝外壳,电子部件采用胶封结构,从而确保电路发生故障时产生的火花不会泄放出来。产品适用于ExiaⅡC T6/Exd]iaⅡC T6防爆等级以下可燃性气体介质的物位连续测量。
2、本安型仪表使用时须用安全栅供电,FBS-2安全栅系本产品的关联设备,防爆形式为本质安全型。防爆标志:[Exia]ⅡC,供电电压24V DC 5 % ,短路电流为135mA,工作电流(4~20〕mA。
3、所有电缆均要采用屏蔽电缆,从仪表到安全栅的最大长度为500m 。分布电容≤0.1μF/Km,分布电感≤1mH/Km。仪表安装时必须接大地,不得使用其它未经防爆检验的关联设备。

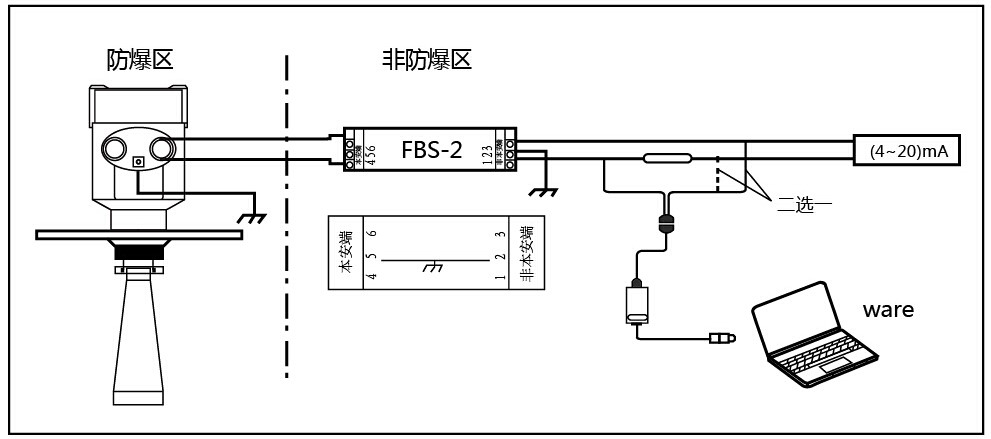

(矿用防爆雷达物位计接线图)
Q:
雷达液位计
仪表怎么调试?
1、YLPS60两种调试方法:
(1)上位机调试软件HXCware
(2)HART手持编程器
ViewPoint是可以插接的显示调试工具,通过ViewPoint上的4个按键对仪表进行调试。调试菜单的语言可选。调试后.ViewPoint一般就只用于显示,透过玻璃视窗可以非常方便地读出测量值。

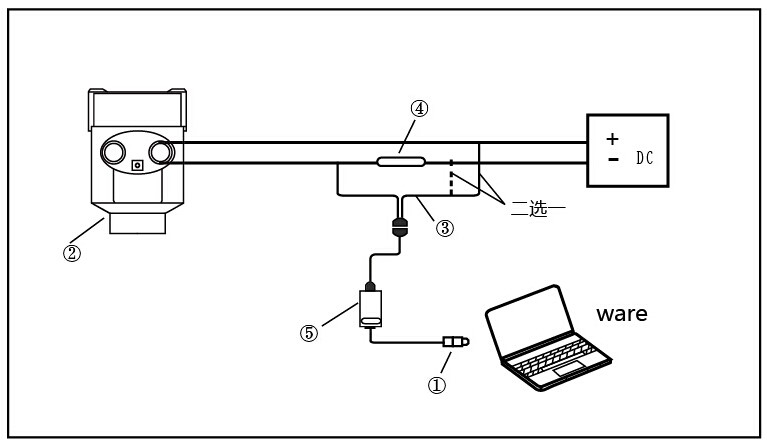

2、上位机调试
通过HART与上位机相连
1.RS 232接口/或USB接口 ;2. YLPS60;3.用于COMWAY变换器的HART适配器;4.250欧姆电阻
通过HART手持编程器
1. 可用HART手持编程器编程;2 YLPS60;3. 250Ω电阻
