产品概述

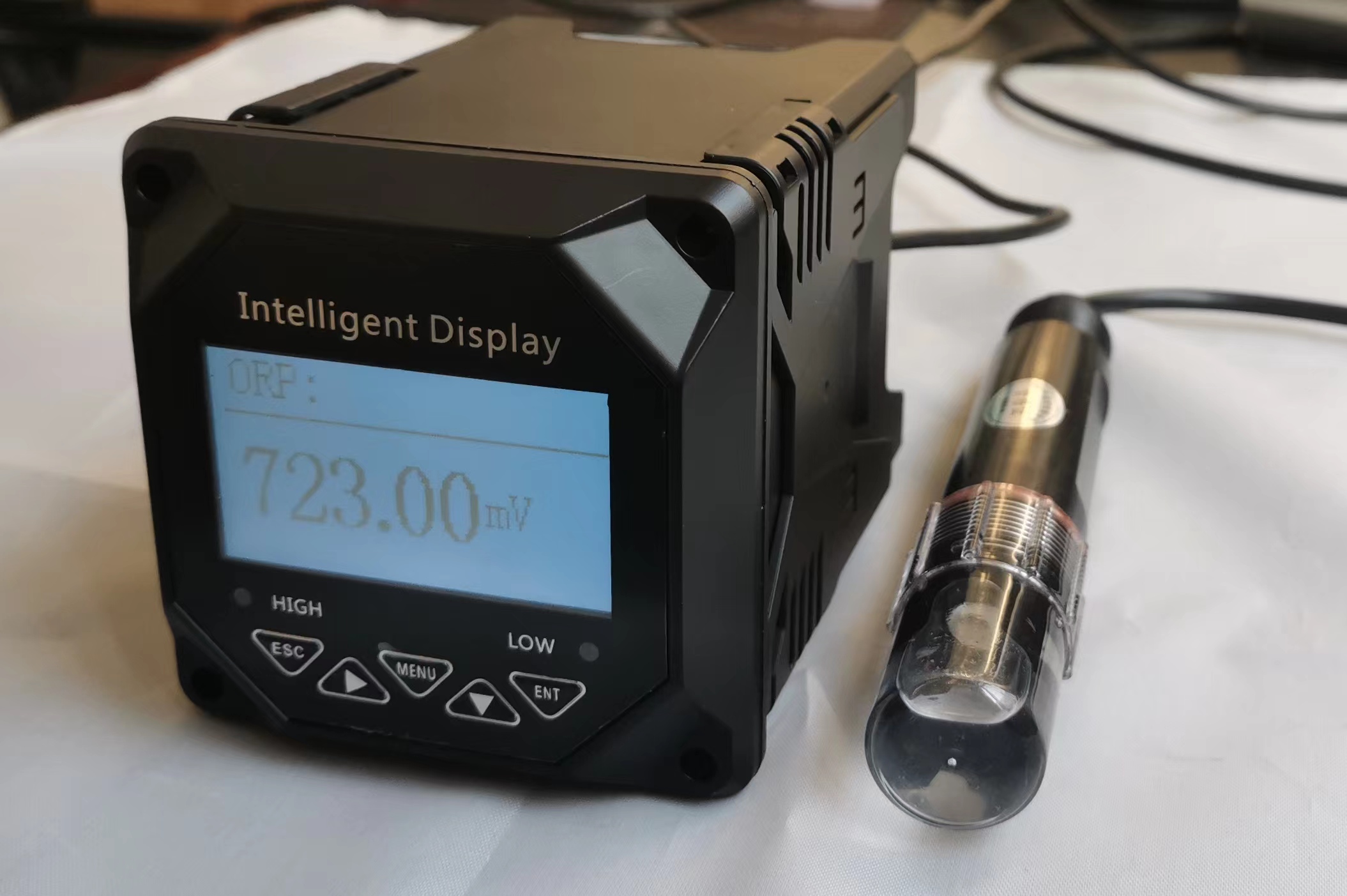

YEH-OPR150型ORP监测仪采用投入式安装方式，使用方便，运维成本低，不消耗试剂。广泛用于医院用水、生活水和污水处理等领域，可对水中的消毒液余量进行连续监测和控制消毒物的投放。
仪表采用LCD液晶显示屏，智能型中文菜单操作，具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关，电极标定方便。
工作原理
在线ORP监测仪基于物理学中元电池原理。电极在溶液中形成恒定微弱的电压，电压与ORP的含量成正比。通过与内部标定值比对，采用能特斯拉原理计算出ORP值，并经过温度补偿输出最终值。
技术特性
- 1、工作电压：AC 220V±10%、50/60Hz
- 2、彩色液晶屏幕
- 3、RS485通讯（modbus协议，9600，8，1，N）
- 4、4-20mA恒流变送输出
- 5、高、低越限报警继电器
- 6、仪表尺寸：140*140*120mm，开孔尺寸：137*137mm
- 7、重量：0.9Kg
- 8、防护等级：IP65
- 9、多路传感器接入显示功能
-
安装调试
主机安装
智能在线监测仪仪表应安装在清洁、干燥、通风好、无震动的位置，周围应无腐蚀性气体。
电极安装
将电缆线从护套管中穿过，电极螺纹与护套管的螺纹连接（使用防水胶布进行防水处理）。两根护套管之间的连接一定要防水，防止溶液渗透入护套管内腐蚀电缆线。护套管顶部用黑色防水橡胶帽盖住，防止雨水从顶部进入。
使用方法
（1）显示
将表头220V电源接好，并接上传感器探头，即可显示传感器的数值。
（2）4-20mA输出
在仪表设置菜单的“远传设置”里输入4-20mA对应的量程值，即可在电流输出端子得到对应的4-20mA变送电流。
（3）报警输出
在仪表设置菜单的“DO输出设置”里输入高低越限报警值，越限时报警端子闭合。
维修保养
仪表一般不需要日常维护，如出现故障可与本公司联系，在公司技术人员指导下进行调修。如用户高精度ORP监测无校验条件或需要维修请联系生产厂商。
传感器使用维护请注意以下几点：
- （1）零ORP校准：探头放在标液中，持续保持10分钟不移动探头，进入在线标定的低点标定。
- （2）高点校准：探头在已知ORP的水中，持续保持10分钟不移动探头，进入在线标定的高点标定。
- （3）传感器维护非常简单，仅当读数出现异常时需进行维护。将传感器从污水中取出，用细砂纸将电极的铂金表面的氧化物擦除，露出电极的光亮表面。
-
