产品概述
YEH-RCH150型恒电压余氯监测仪采用恒电压法测量水中余氯浓度。该仪表采用投入式安装方式，使用方便，运维成本低，不消耗试剂，广泛应用于医院用水、生活水和污水处理等领域，可对水中的消毒液余量进行连续监测和控制消毒物的投放。
仪表采用LCD液晶显示屏，智能型中文菜单操作，具备电流或电压输出功能，测量范围自由设定，高低超限报警提示，以及两组继电器控制开关，电极标定方便。
工作原理
在线余氯监测仪基于恒电压原理。电极在余氯溶液中形成恒定微弱的电压，电压与残余余氯的含量成正比。通过与内部标定值比对，计算出余氯浓度，并经过温度补偿输出最终值。
技术指标
- （1）工作电压：AC 220V±10%、50/60Hz
- （2）彩色液晶屏幕
- （3）RS485通讯（modbus协议，9600，8，1，N）
- （4）4-20mA恒流变送输出
- （5）高、低越限报警继电器
- （6）仪表尺寸：140*140*120mm，开孔尺寸：137*137mm
- （7）重量：0.9Kg
- （8）防护等级：IP65
- （9）多路传感器接入显示功能
安装调试
（1）主机安装
高精度余氯监测设备仪表应安装在清洁、干燥、通风良好、无震动的位置，周围应无腐蚀性气体。
（2）电极安装
将电缆线从护套管中穿过，电极螺纹与护套管的螺纹连接（使用防水胶布进行防水处理）。两根护套管之间的连接必须防水，防止溶液渗透入护套管内腐蚀电缆线。护套管顶部用黑色防水橡胶帽盖住，防止雨水从顶部进入。
使用方法
（1）显示

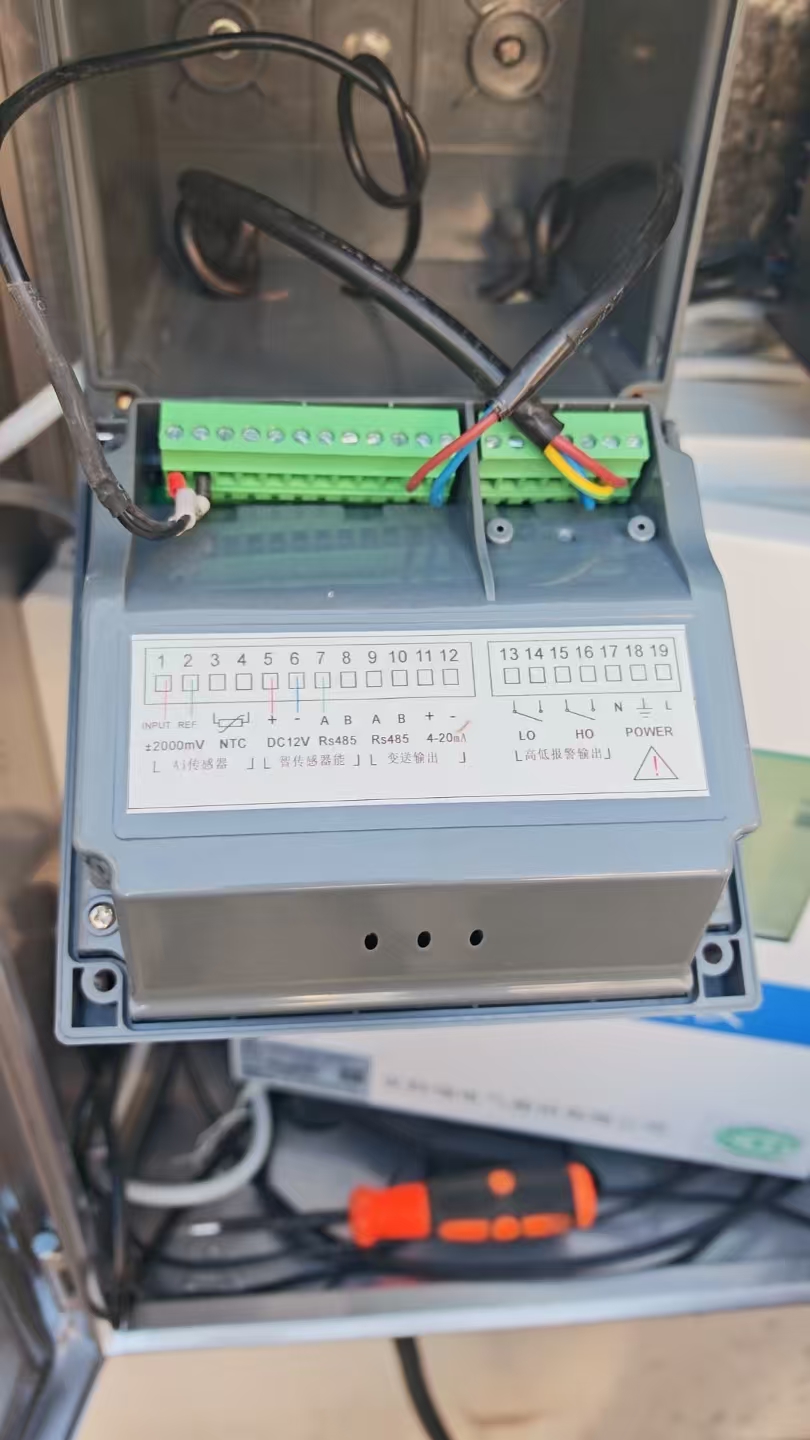

将表头220V电源接好，并接上传感器探头，即可显示传感器的数值。
（2）4-20mA输出
在仪表设置菜单的“远传设置”里输入4-20mA对应的量程值，即可在电流输出端子得到对应的4-20mA变送电流。
（3）报警输出
在仪表设置菜单的“DO输出设置”里输入高低越限报警值，越限时报警端子闭合。
维护保养
仪表一般不需要日常维护，如出现故障可与本公司联系，在公司技术人员指导下进行调修。智能在线余氯监测如用户无校验条件或需要维修请联系生产厂商。
传感器使用维护请注意以下几点：
- （1）零余氯校准：探头放在零余氯水中，进入在线标定的低点标定，持续保持10分钟不移动探头。
- （2）高点校准：探头在已知余氯的水中，进入在线标定的高点标定，持续保持10分钟不移动探头。
- （3）传感器维护非常简单，仅当读数出现异常时需进行维护。将传感器从污水中取出，用细砂纸将电极的铂金表面的氧化物擦除，露出电极的光亮表面。
-
